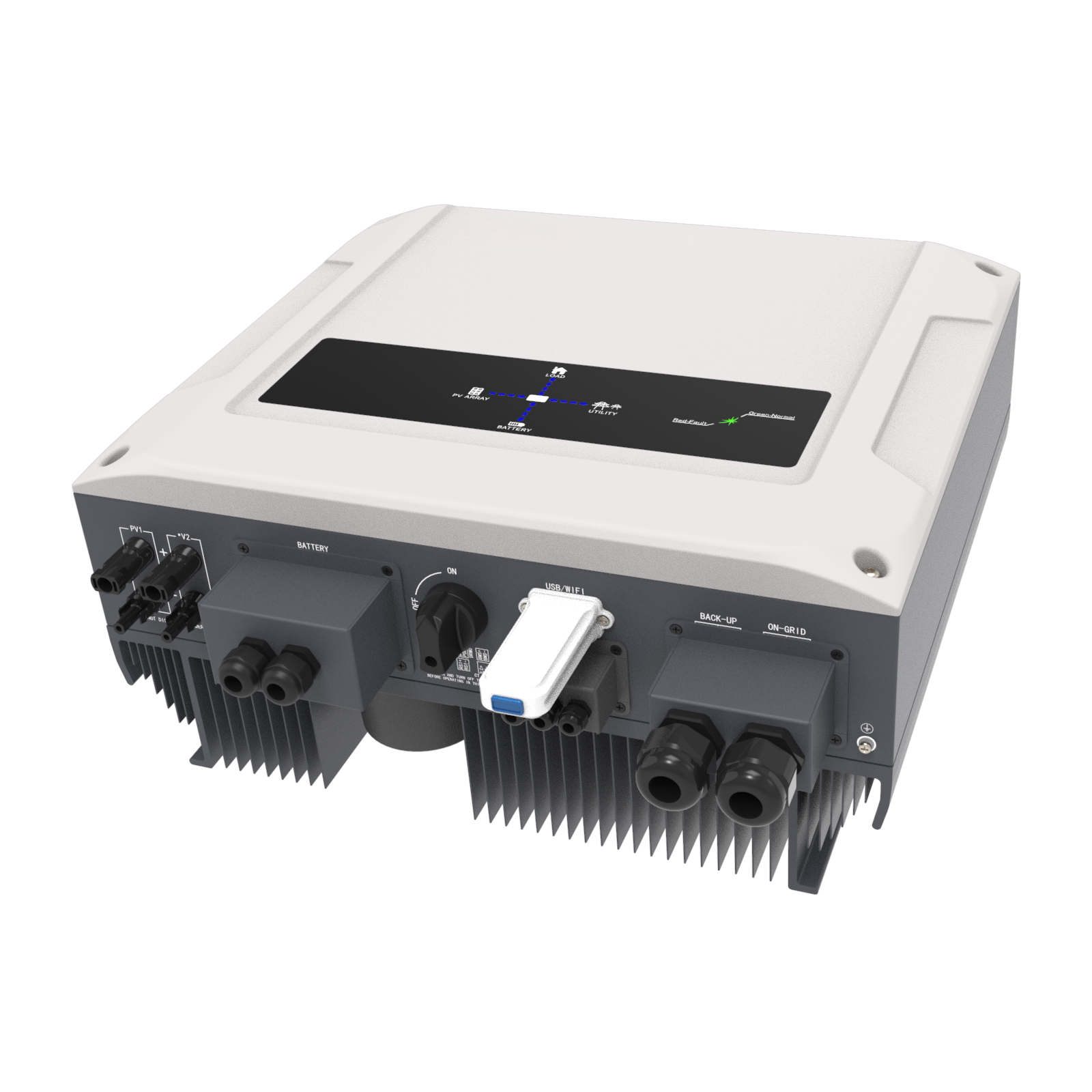

产品概述
Aegis ES 系列并离网混合太阳能逆变器采用全数字智能控制技术，具有可靠性能高、保护功能全、波形失真小、负载能力强、性价比高等特点，可以把110V直流电源转换为220V、50Hz稳压、稳频、噪声小的纯正弦波交流电源。
该逆变电源适用于光伏系统的蓄电池储能，光伏系统产生的能量用于自我消耗，多余的能量给蓄电池充电，然后输入公共电网；当光伏系统不产生能量，蓄电池电量充足，蓄电池可以和电网一起供电；当电网发生故障时，系统自动切换到后备模式，负载可由光伏系统和蓄电池供电；蓄电池可由电网充电，光伏应用程序可灵活设置充电时间。
产品特征
锂离子/铅酸蓄电池
运行：并网（5KW）/最大充电（3.6KW）/最大备用（3.6KW）
远程在线更新
USB更新
WIFI/GPRS/3G/4G
本地和远程设置/监控应用程序
全工业级设计，可适应更广的工作环境
智能LED高清显示
动态响应速度快
高效散热，延长系统寿命
拥有多项保护功能，360°全方位防护
操作模式介绍
产品连接
技术参数
型号 | Aegis 3600ES | Aegis 5000ES |
输入数据（DC） |
最大直流功率 | 3800W | 5400W |
最大直流电压 | 550V |
启动电压 | 110V |
直流正常电压 | 360V |
光伏电压范围 | 100V-550V |
MPPT电压范围 | 120V-500V |
最大输入每串电流 | 11A/11A |
独立MPPT输入数量 | 2 |
输出数据（DC） |
额定交流输出功率 | 3600W | 5000W |
最大交流视在功率 | 3600VA | 5000VA |
最大输出电流 | 16.4A | 22.8A |
交流标称电压范围 | 220V/230V/240V；180-280V |
交流电网频率范围 | 50/60Hz±5Hz |
功率因数额定功率 | 1 |
功率因数 | 0.9领先 |
电流谐波 | <0.3% |
交流连接 | 单相 |
电池 |
电池类型 | 锂离子或铅酸 |
额定电压 | 51.2V |
电池容量 | ≥1000AH（根据要求） |
能量 | 5KWh |
最大放电/充电功率 | 3600W |
充电曲线 | 三级自适应维护 |
工作电压范围 | 40V-60V |
最大放电/充电电流 | 66A/66A |
备份输出 |
无太阳能时最大输出功率 | 3600W |
太阳能最大输出功率 | 5000W |
峰值功率 | 4500W，3s |
输出电压 | 230V，50Hz（60Hz可选）±0.2%，THD <3%（线性负载） |
效率 |
最大效率 | 97% | 97.1% |
Euro-eta | 96.5% |
MPPT效率 | 99.5% |
保护装置 |
直流反极性保护 | 是 |
每个MPPT的直流开关额定值 | 是 |
输出过流保护 | 是 |
输出过压保护 | 是 |
接地故障监测 | 是 |
电网监控 | 是 |
集成全极敏感泄漏电流 | 是 |
物理 |
尺寸（长x宽x高） | 495x420x165mm |
净重 | 28kg |
工作温度范围 | -25+60℃（-13+140℃），降额超过45℃（113℃） |
噪声发射（典型） | ≤25db（A） |
海拔 | 2000米（65600英尺），无功率降额 |
相对湿度 | 95% |
消耗：运行（备用）/夜间 | <5w/<5w |
拓扑 | 无变压器 |
冷却概念 | 自然 |
环境保护等级 | IP65 |
特征 |
直流连接 | H4/MC4 |
交流连接 | 螺丝端子 |
显示屏 | LED |
接口 | WIFI/USB、GPRS/3G/RS485（可选） |
担保 | 5年，10年/15年（可选） |
证书和标准 | CE、IEC62109-182、VDE0126-1-1、G83/2、AS4777和AS/NZS 3100 |
